一、項目概況
環城西路延伸至新武義一中道路工程南起武陽西路，北至橫五路，全長約3.6km，路幅寬20m～24m，為城市次干路，是連接武義老城區、壺山西南片區、北嶺新區的重要道路。建設內容包含一座隧道，隧道采用分離式雙洞，長630m，雙向4車道。本項目作為武義縣重點工程，建設意義在于進一步拓展城市框架，優化空間布局，減緩新武義一中、壺山景區的出行及武義新老城區交通聯系問題，完善區塊交通功能，提高基礎設施服務質量，促進社會經濟發展。
二、設計內容
設計理念
在滿足交通和安全的前提下，通過對景觀處理方法的渲染，融合武義文化元素，將壺山隧道打造成展示武義形象的重要載體，構建穿越于”山”“水”“城”的景觀紐帶，凸顯“路融于景”的生態理念。
設計特點
1、道路設計依山就勢，在滿足規范要求前提下，通過設置坡腳擋墻，減少對山體的開挖破壞；
2、道路沿線分布農田，保證農田灌溉需求，設置多處橫穿管涵；
3、在巖石邊坡坡面上噴播綠化，重新建立生態層，以保證邊坡穩定，同時兼有治理邊坡水土流失、恢復生態環境、綠化景觀等的綜合效果；
4、選擇紅豆杉和楓香等樹種作為行道樹，體現武義山區的氣候景象。

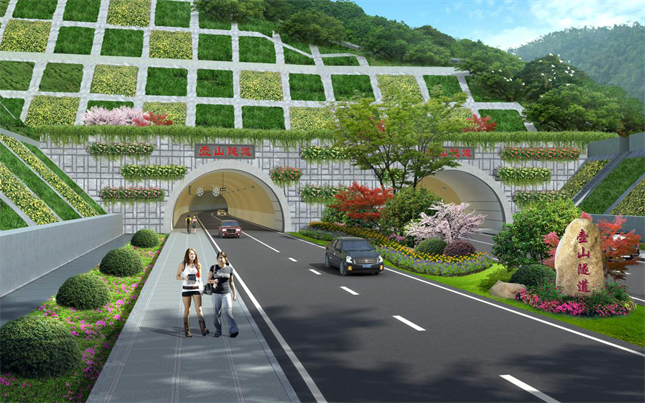

▲隧道北洞口效果圖

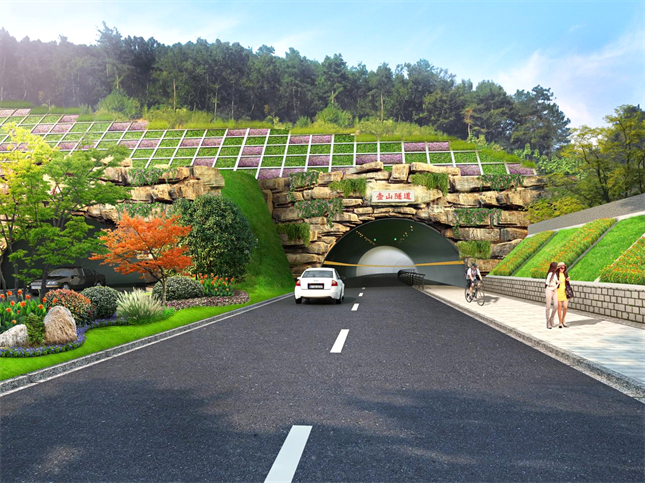

▲隧道南洞口效果圖
隧道結構設計
1、技術標準
（1）景區三級公路（兼城市道路服務功能）；
（2）隧道分類：城市二類隧道；
（3）隧道設計速度：40km/h；
（4）隧道建筑限界根據《公路隧道設計規范》（JTG D070-2004）確定；
（5）建筑限界基本寬度：
行 車 道：W－2×3.5m
側向?qū)挾龋鹤髠?cè)0.5m，右側0.5m
檢修道：左側0.75m，右側3.0m
全寬：11.75m
（6）隧道建筑限界：機動車道凈高：4.5m，檢修道凈高：2.5m

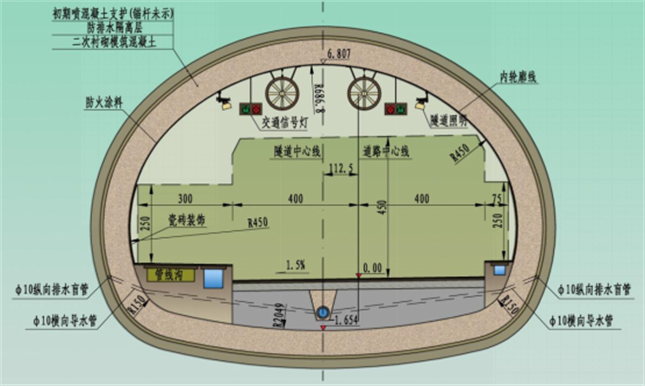

▲隧道標準橫斷面圖
（7）設計荷載：檢修道設計荷載3.5kN/m2；
（8）隧道防水等級：二級（GB50108-2008）；
（9）抗震設防烈度：Ⅵ度，按Ⅶ度采取抗震構造措施；
（10）環境類別及作用等級：Ⅰ-A類（類別為一般環境，作用等級為輕微）；
（11）隧道結構設計基準期：100年；主體結構使用年限：100年；
（12）隧道安全等級：一級。
2、設計方法
隧道結構采用以概率理論為基礎的極限狀態設計法，按結構承載能力極限狀態及正常使用極限狀態進行設計。隧道支護結構按新奧法原理設計，采用復合式襯砌結構，初期支護采用錨噴支護，二次襯砌采用模筑鋼筋混凝土及混凝土。
3、結構
（1）明洞結構設計：采用現澆鋼筋混凝土襯砌結構；
（2）暗洞結構設計：隧道一般斷面襯砌支護結構（參數如圖）。
|
襯砌類型 |
超前支護 |
初 期 支 護 |
二 次 襯 砌 |
||||
|
錨 桿 |
A6鋼筋焊接網 |
噴砼 |
鋼拱架 |
拱 圈 |
仰 拱 |
||
|
Ⅴ級洞口段 |
大管棚注漿 |
φ25中空注漿錨桿－0.5m×1.0m，長3.5m |
雙層 間距 20×20cm |
25cm |
16號工字鋼間距0.5m |
50cm C30 鋼筋砼 |
50cm C30鋼筋砼 |
|
Ⅳ級淺埋段 |
超前小導管注漿 |
φ25中空注漿錨桿－0.75m×1.0m，長3.5m |
雙層 間距 20×20cm |
25cm |
16號工字鋼間距0.75m |
50cm C30 鋼筋砼 |
50cm C30 鋼筋砼 |
|
ⅢⅣ級 一般段 |
超前φ25中空注漿錨桿 (必要時設置) |
φ25中空注漿錨桿－1.0m×1.2m，長3.0m |
單層 間距 20×20cm |
20cm 拱墻 |
鋼格柵拱架間距1.0m |
40cm C30鋼筋砼 |
40cm C30砼 |
▲ 洞內一般斷面襯砌支護參數
新材料、新工藝
1、洞口裝飾采用塑石和文化石，體現武義歷史文化，且與山體環境緊密融合，突出生態自然的特色；
2、隧道內裝飾采用強度高、阻燃、低碳環保的鋼鈣板，打造舒適的隧道環境。

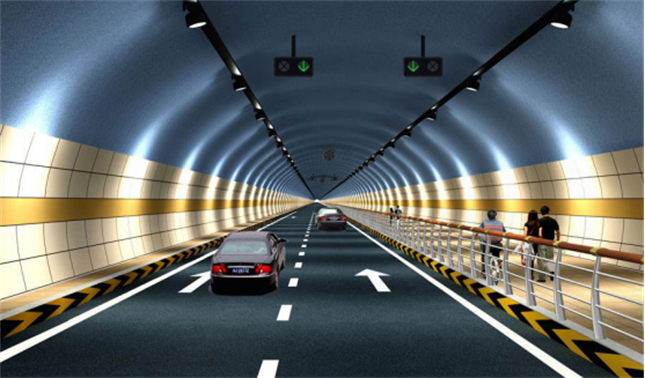

▲隧道內部裝飾圖

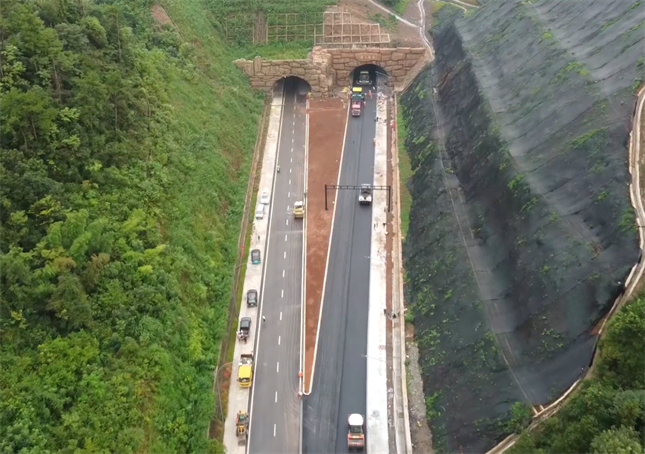

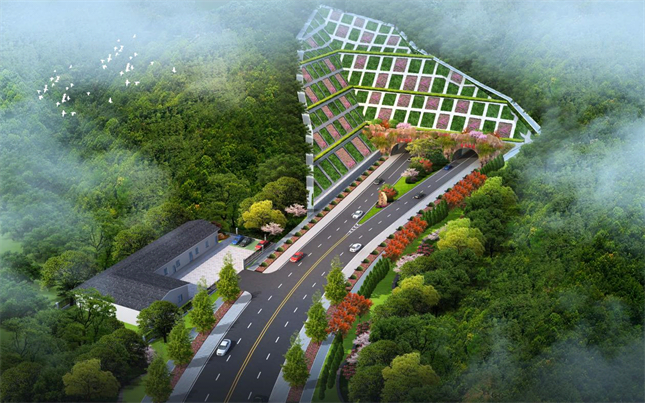

▲洞口鳥瞰圖

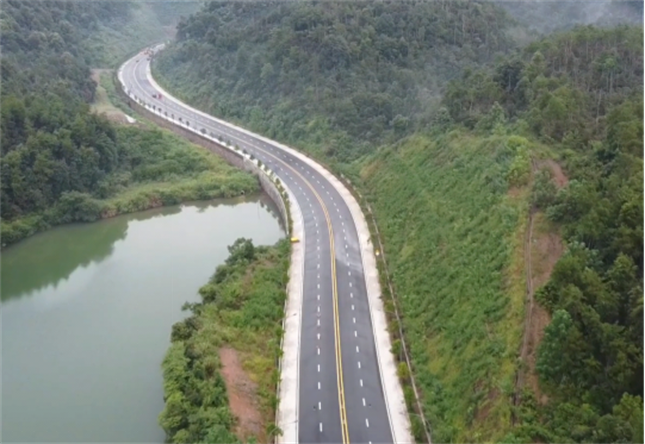

▲道路鳥瞰圖
項目信息
項目名稱 | 環城西路延伸至新武義一中道路工程
建成時間 | 2021年9月建成通車
設計部門 | 市政二分院
工程負責 | 周俊飛、李偉波
道路設計 | 周俊飛、陶熙文
隧道設計 | 袁平
排水設計 | 于睿、潘登
景觀設計 | 張兆毅
設備設計 | 余剛平、蔣美麗、金章其、姜偉
建筑設計 | 江剛、楊軍
概算編制 | 徐棟、施小青
